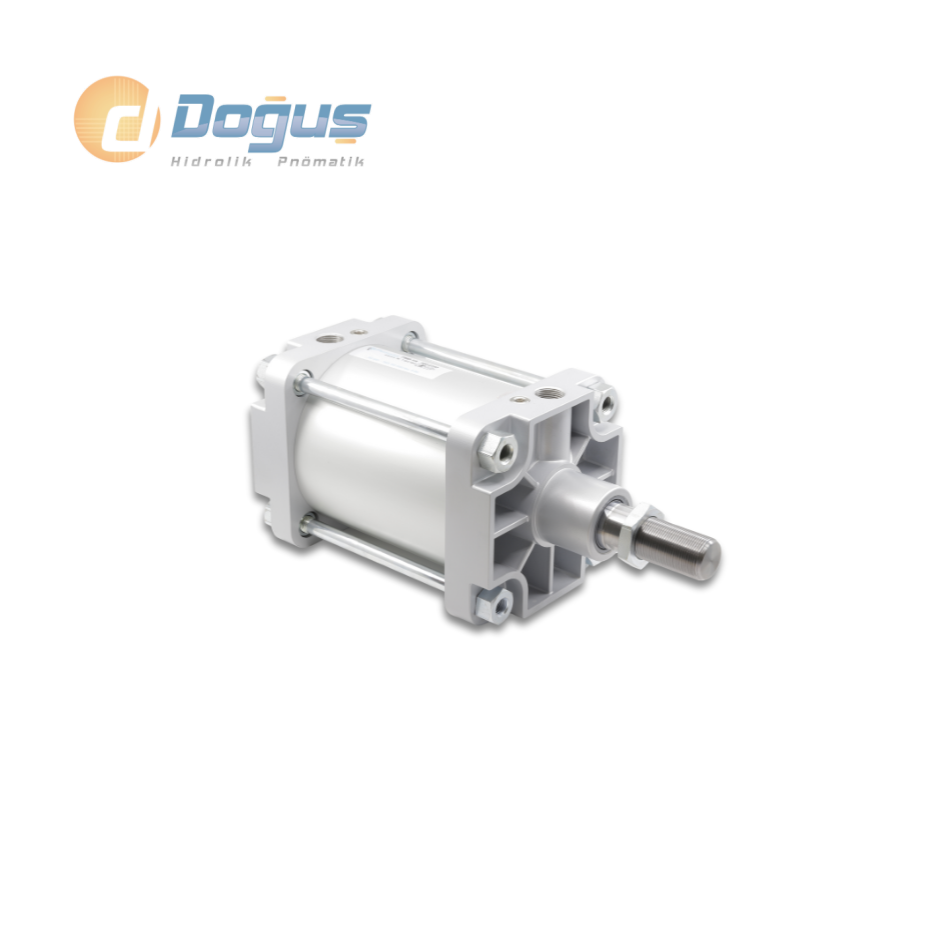

PNS Ø250 Serisi - Çift Etkili Yastıklamalı Pnömatik Silindir
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış hava |
| Çalışma Sıcaklık Derecesi : | NBR+Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : |
10 Bar |
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 125 | 32 | 7360 | 6880 |
| 160 | 45 | 12064 | 11110 |
| 200 | 45 | 18850 | 17890 |
| 250 | 50 | 29450 | 28270 |
| 320 | 63 | 48250 | 46380 |
| Silindir Ø mm |
A | B | B1 | B2 | D Ø |
D1 | D2 Ø |
D3 Ø |
D4 | D6 Ø |
L | L1 | L2 | L3 | L4 | L5 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 70 | 48 | 140 | 15 | 32 | M27x2 | 63 | 133 | M12 | 150 | 208 | 150 | 48 | 6 | 36 | 106 | 220 | 290 | 27 | G1/2'' |
| 160 | 102 | 72 | 180 | 22 | 45 | M36x2 | 80 | 170 | M14 | 190 | 235 | 170 | 55 | 10 | 46 | 134.4 | 255 | 340 | 41 | G3/4'' |
| 200 | 102 | 72 | 220 | 25 | 45 | M36x2 | 80 | 210 | M16 | 234 | 257 | 180 | 65 | 12 | 46 | 165.5 | 275 | 370 | 41 | G3/4'' |
| 250 | 114 | 84 | 270 | 25 | 50 | M42x2 | 100 | 262 | M20 | 288 | 289 | 200 | 75 | 14 | 50 | 203.7 | 305 | 410 | 46 | G1'' |
| 320 | 126 | 96 | 340 | 30 | 63 | M48x2 | 110 | 336 | M24 | 360 | 326 | 220 | 90 | 16 | 56 | 254.6 | 340 | 460 | 55 | G1'' |
PNS Ø250 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir, büyük çaplı endüstriyel sistemlerde yüksek kuvvet gerektiren uygulamalar için özel olarak tasarlanmış, güçlü ve dayanıklı bir pnömatik silindir çözümüdür. 250 mm piston çapı sayesinde yüksek basınç altında dahi stabil ve güvenli hareket imkânı sunar.
Çift etkili yapısıyla bu pnömatik silindir, hem ileri hem de geri yönde hava basıncıyla çalışarak iki yönlü güçlü hareket sağlar. Silindirin uç noktalarındaki ayarlanabilir yastıklama sistemi, pistonun darbe etkisini azaltarak sistemin genel ömrünü uzatır, titreşim ve gürültüyü minimuma indirir. Bu da özellikle ağır hizmet tipi uygulamalarda daha konforlu ve güvenli bir çalışma ortamı sağlar.
PNS Ø250 Serisi pnömatik silindir, madencilik makineleri, ağır pres sistemleri, liman ekipmanları, büyük otomasyon hatları, çimento ve demir-çelik endüstrisi gibi yüksek kuvvet ihtiyacı bulunan alanlarda etkin şekilde kullanılabilir. Gövdesi, zorlu ortam koşullarına dayanıklı, ağır yüklere karşı dirençli özel alaşımlı malzemeden üretilmiştir.
Pnömatik silindir ihtiyacında güvenilirlik, uzun ömür ve bakım kolaylığı arayan sanayi profesyonelleri için bu model ideal bir çözümdür. Standart montaj ölçülerine uygunluğu sayesinde birçok sistemle kolayca entegre edilebilir. Kaliteli sızdırmazlık elemanları ile hava kaçağı riski minimize edilmiş, verimlilik üst seviyeye çıkarılmıştır.
PNS Ø250 Serisi pnömatik silindir, ağır yüklerin kontrollü biçimde hareket ettirilmesi gereken tüm endüstriyel uygulamalarda güçlü, stabil ve verimli bir çözüm sunar.
