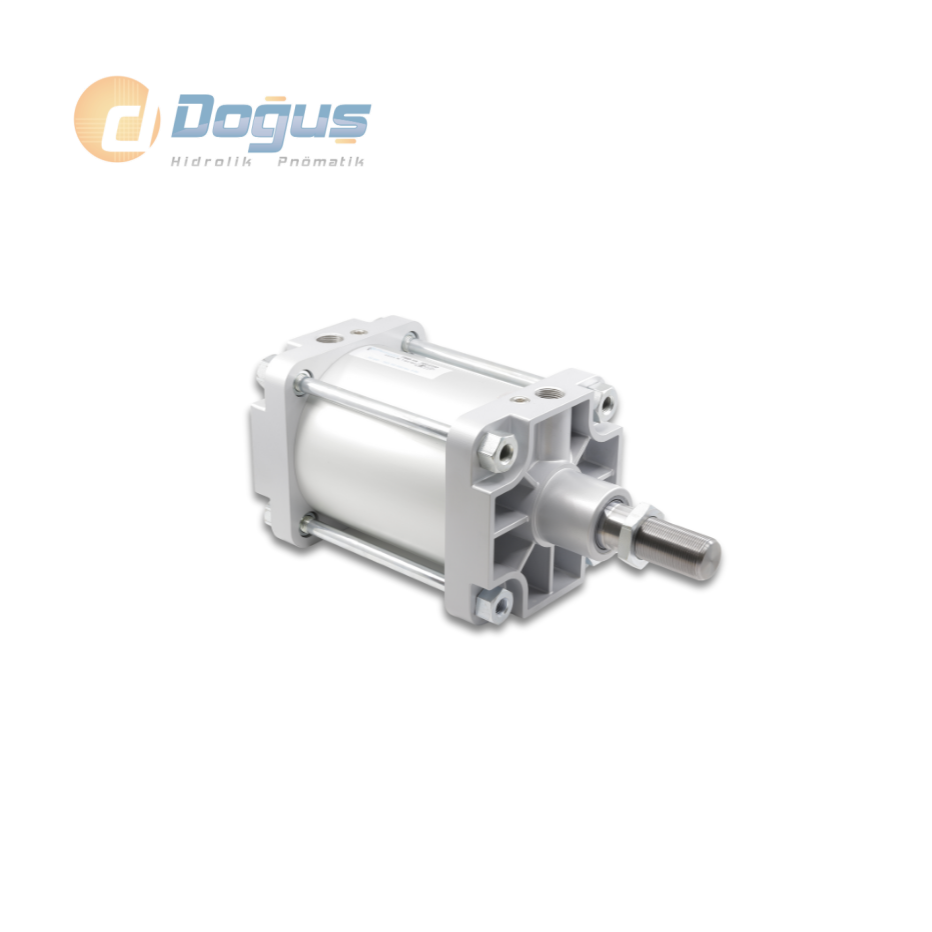

PNS Ø200 Serisi - Çift Etkili Yastıklamalı Pnömatik Silindir
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış hava |
| Çalışma Sıcaklık Derecesi : | NBR+Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
PNS Ø200 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir, güçlü ve dengeli hava hareketine ihtiyaç duyulan ağır hizmet tipi sistemlerde üstün performans sağlamak üzere tasarlanmış bir pnömatik silindir modelidir. 200 mm piston çapına sahip bu silindir, yüksek kuvvet gerektiren uygulamalarda güvenilir ve stabil hareket kontrolü sunar.
Bu pnömatik silindir, çift etkili yapısıyla hem ileri hem geri yönde hava basıncıyla çalışarak iki yönlü dengeli ve güçlü hareket üretir. Uç noktalarda bulunan ayarlanabilir yastıklama sistemi, pistonun hareket sonunda oluşturduğu darbeleri sönümleyerek sistemdeki ekipmanların ömrünü uzatır ve titreşimi azaltır. Böylece daha sessiz ve konforlu bir çalışma ortamı sağlanır.
PNS Ø200 Serisi pnömatik silindir, özellikle çelik üretimi, dökümhaneler, çimento fabrikaları, liman vinç sistemleri, ağır pres makineleri ve büyük otomasyon hatlarında tercih edilir. Yüksek dayanımlı gövde yapısı sayesinde darbelere, zorlu çevre koşullarına ve yüksek basınca karşı dirençlidir.
Pnömatik silindir tercihinde kalite, güç ve uzun ömür arayan profesyoneller için bu seri, yüksek strok hassasiyeti, düşük hava kaçağı ve enerji verimliliği ile öne çıkar. Standart montaj ölçülerine uygun olması sayesinde birçok sistemle hızlı ve sorunsuz entegrasyon sağlar.
PNS Ø200 Serisi pnömatik silindir, büyük hacimli ve zorlu sistemlerde dahi istikrarlı, verimli ve güvenli hareket sağlayan güçlü bir endüstriyel çözümdür.
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 125 | 32 | 7360 | 6880 |
| 160 | 45 | 12064 | 11110 |
| 200 | 45 | 18850 | 17890 |
| 250 | 50 | 29450 | 28270 |
| 320 | 63 | 48250 | 46380 |
| Silindir Ø mm | A | B | B1 | B2 | D Ø | D1 | D2 Ø | D3 Ø | D4 | D6 Ø | L | L1 | L2 | L3 | L4 | L5 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 70 | 48 | 140 | 15 | 32 | M27x2 | 63 | 133 | M12 | 150 | 208 | 150 | 48 | 6 | 36 | 106 | 220 | 290 | 27 | G1/2'' |
| 160 | 102 | 72 | 180 | 22 | 45 | M36x2 | 80 | 170 | M14 | 190 | 235 | 170 | 55 | 10 | 46 | 134.4 | 255 | 340 | 41 | G3/4'' |
| 200 | 102 | 72 | 220 | 25 | 45 | M36x2 | 80 | 210 | M16 | 234 | 257 | 180 | 65 | 12 | 46 | 165.5 | 275 | 370 | 41 | G3/4'' |
| 250 | 114 | 84 | 270 | 25 | 50 | M42x2 | 100 | 262 | M20 | 288 | 289 | 200 | 75 | 14 | 50 | 203.7 | 305 | 410 | 46 | G1'' |
| 320 | 126 | 96 | 340 | 30 | 63 | M48x2 | 110 | 336 | M24 | 360 | 326 | 220 | 90 | 16 | 56 | 254.6 | 340 | 460 | 55 | G1'' |
