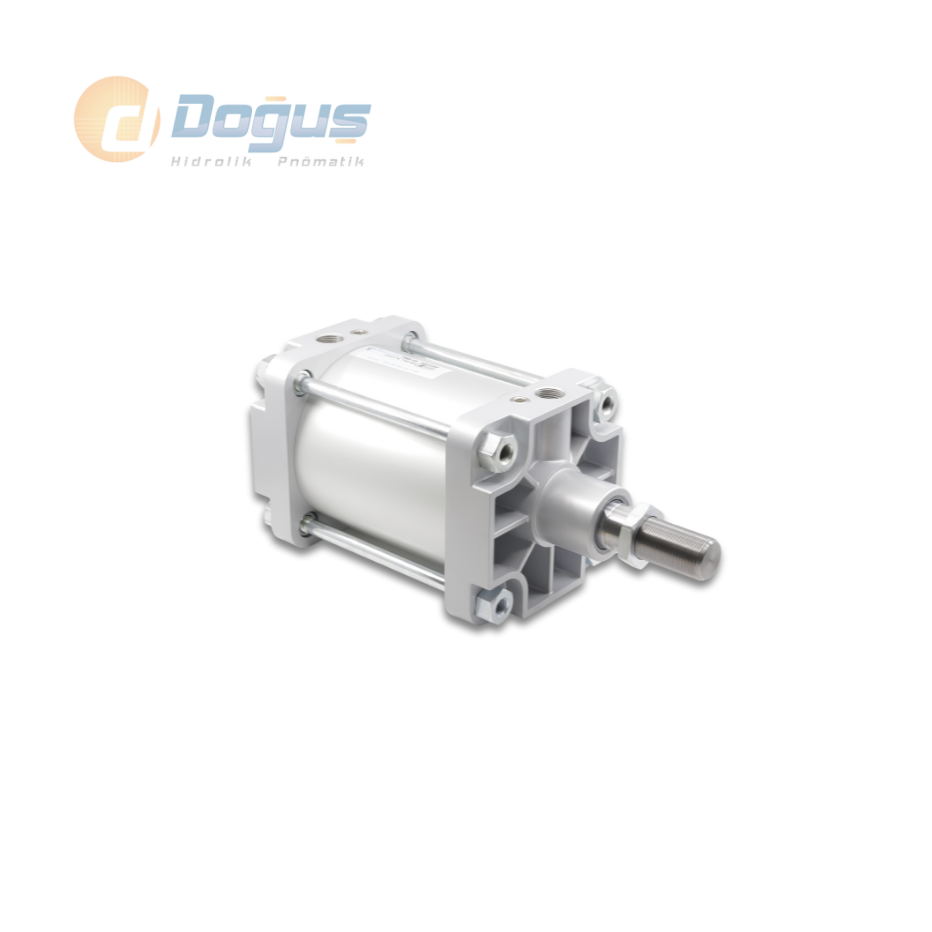

PNS Ø160 Serisi - Çift Etkili Yastıklamalı Pnömatik Silindir
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış hava |
| Çalışma Sıcaklık Derecesi : | NBR+Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 125 | 32 | 7360 | 6880 |
| 160 | 45 | 12064 | 11110 |
| 200 | 45 | 18850 | 17890 |
| 250 | 50 | 29450 | 28270 |
| 320 | 63 | 48250 | 46380 |
| Silindir Ø mm | A | B | B1 | B2 | D Ø | D1 | D2 Ø | D3 Ø | D4 | D6 Ø | L | L1 | L2 | L3 | L4 | L5 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 70 | 48 | 140 | 15 | 32 | M27x2 | 63 | 133 | M12 | 150 | 208 | 150 | 48 | 6 | 36 | 106 | 220 | 290 | 27 | G1/2'' |
| 160 | 102 | 72 | 180 | 22 | 45 | M36x2 | 80 | 170 | M14 | 190 | 235 | 170 | 55 | 10 | 46 | 134.4 | 255 | 340 | 41 | G3/4'' |
| 200 | 102 | 72 | 220 | 25 | 45 | M36x2 | 80 | 210 | M16 | 234 | 257 | 180 | 65 | 12 | 46 | 165.5 | 275 | 370 | 41 | G3/4'' |
| 250 | 114 | 84 | 270 | 25 | 50 | M42x2 | 100 | 262 | M20 | 288 | 289 | 200 | 75 | 14 | 50 | 203.7 | 305 | 410 | 46 | G1'' |
| 320 | 126 | 96 | 340 | 30 | 63 | M48x2 | 110 | 336 | M24 | 360 | 326 | 220 | 90 | 16 | 56 | 254.6 | 340 | 460 | 55 | G1'' |
PNS Ø160 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir, yüksek itme ve çekme kuvvetine ihtiyaç duyulan endüstriyel uygulamalarda güçlü ve dengeli performans sunan bir pnömatik silindir çözümüdür. 160 mm piston çapına sahip bu model, özellikle sınırlı montaj alanlarında güçlü hareket gerektiren sistemler için idealdir.
Bu pnömatik silindir, çift etkili yapısı sayesinde ileri ve geri yönde basınçlı hava ile çalışarak iki yönlü, kararlı hareket sağlar. Her iki uçta yer alan ayarlanabilir yastıklama mekanizması, piston hareketinin sonundaki darbe etkisini sönümleyerek sistemi korur ve daha sessiz bir çalışma ortamı oluşturur. Bu da ekipman ömrünü artırır ve titreşimi minimize eder.
PNS Ø160 Serisi pnömatik silindir; çimento, demir-çelik, otomasyon, vinç sistemleri, ağır presler ve taş işleme hatları gibi yüksek kuvvet ve sürekli çalışma gerektiren sektörlerde yaygın olarak kullanılır. Sağlam gövde yapısı, darbeye ve zorlu çevresel koşullara karşı yüksek direnç gösterir. Aynı zamanda kaliteli sızdırmazlık elemanları sayesinde düşük hava tüketimiyle enerji verimliliği sağlar.
Pnömatik silindir arayışında olan profesyonel kullanıcılar için PNS Ø160 Serisi, güçlü, uzun ömürlü ve bakım dostu bir endüstriyel aktüatör seçeneğidir. Standart montaj ölçülerine ve aksesuar uyumuna sahip olması sayesinde kolay entegrasyon ve montaj kolaylığı sunar.
Kompakt yapıda yüksek kuvvet arayan sanayi kullanıcıları için bu pnömatik silindir, performans, dayanıklılık ve güvenliği bir arada sunar.
