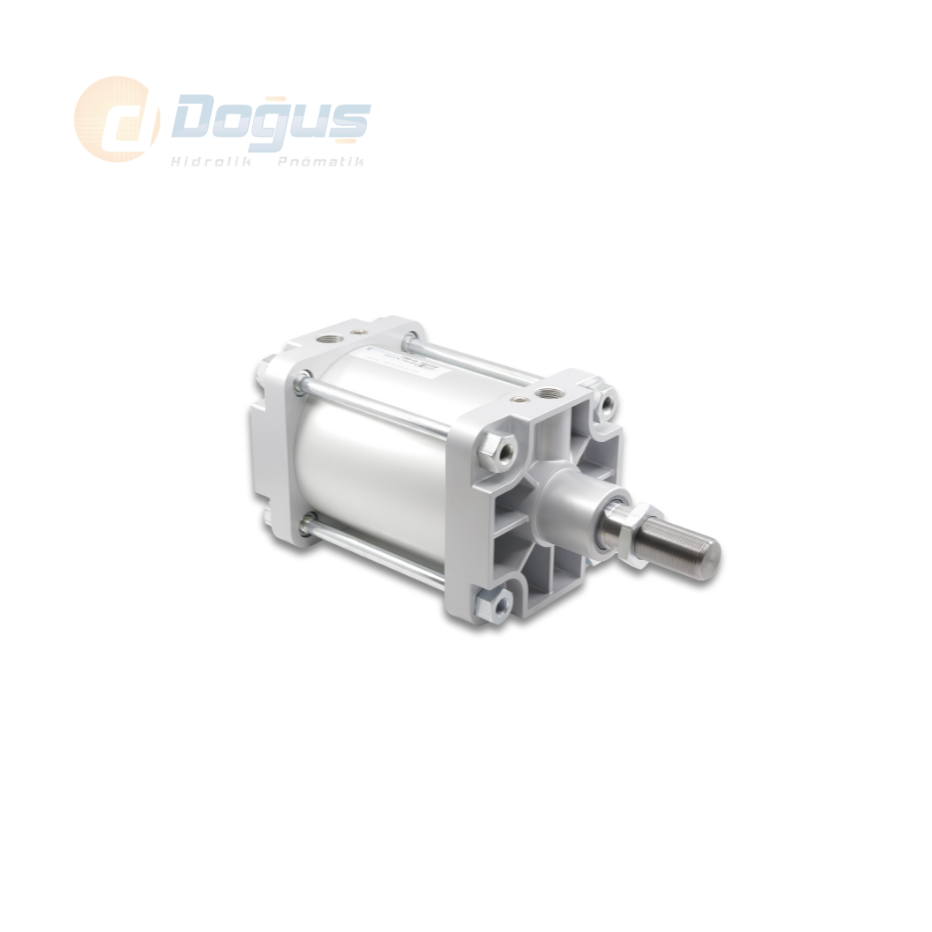

PNS Ø125 Serisi - Çift Etkili Yastıklamalı Pnömatik Silindir
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış hava |
| Çalışma Sıcaklık Derecesi : | NBR+Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 125 | 32 | 7360 | 6880 |
| 160 | 45 | 12064 | 11110 |
| 200 | 45 | 18850 | 17890 |
| 250 | 50 | 29450 | 28270 |
| 320 | 63 | 48250 | 46380 |
| Silindir Ø mm | A | B | B1 | B2 | D Ø | D1 | D2 Ø | D3 Ø | D4 | D6 Ø | L | L1 | L2 | L3 | L4 | L5 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 70 | 48 | 140 | 15 | 32 | M27x2 | 63 | 133 | M12 | 150 | 208 | 150 | 48 | 6 | 36 | 106 | 220 | 290 | 27 | G1/2'' |
| 160 | 102 | 72 | 180 | 22 | 45 | M36x2 | 80 | 170 | M14 | 190 | 235 | 170 | 55 | 10 | 46 | 134.4 | 255 | 340 | 41 | G3/4'' |
| 200 | 102 | 72 | 220 | 25 | 45 | M36x2 | 80 | 210 | M16 | 234 | 257 | 180 | 65 | 12 | 46 | 165.5 | 275 | 370 | 41 | G3/4'' |
| 250 | 114 | 84 | 270 | 25 | 50 | M42x2 | 100 | 262 | M20 | 288 | 289 | 200 | 75 | 14 | 50 | 203.7 | 305 | 410 | 46 | G1'' |
| 320 | 126 | 96 | 340 | 30 | 63 | M48x2 | 110 | 336 | M24 | 360 | 326 | 220 | 90 | 16 | 56 | 254.6 | 340 | 460 | 55 | G1'' |
PNS Ø125 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir, yüksek performans ve kompakt yapı dengesini bir arada sunan gelişmiş bir pnömatik silindir modelidir. 125 mm piston çapına sahip olan bu seri, hem ileri hem geri yönde hava basıncı ile çalışarak güçlü ve dengeli çift etkili hareket sağlar. Bu özellik, endüstriyel otomasyon sistemlerinde hassasiyet ve kuvvetin birlikte gerektiği uygulamalar için idealdir.
Yastıklamalı yapısı sayesinde, piston hareketinin sonunda oluşabilecek darbeler etkili şekilde sönümlenir. Bu pnömatik silindir, sistemdeki diğer mekanik bileşenleri korur, titreşim ve ses seviyesini düşürerek daha konforlu ve uzun ömürlü bir çalışma ortamı sunar. Ayarlanabilir yastıklama mekanizması, farklı uygulamalara özel performans ayarlarına da olanak tanır.
PNS Ø125 Serisi pnömatik silindir; çelik üretimi, taş işleme sistemleri, ağır makine otomasyonu, vinçler, robotik uygulamalar ve özel üretim hatları gibi çok çeşitli alanlarda güvenle kullanılabilir. Dayanıklı gövde yapısı, yüksek basınca ve zorlayıcı çevre koşullarına karşı direnç gösterirken, kaliteli contaları sayesinde hava kaçaklarını minimum seviyeye indirir.
Pnömatik silindir kullanımında enerji verimliliği, yüksek strok doğruluğu ve düşük bakım ihtiyacı gibi avantajlar arayan endüstri profesyonelleri için bu model ideal bir tercihtir. Standart montaj ölçüleri ve bağlantı seçenekleri sayesinde kolay entegrasyon sağlar.
PNS Ø125 Serisi pnömatik silindir, yüksek kuvvet, kompakt yapı ve hassas kontrolü aynı gövdede buluşturan ileri seviye bir aktüatör çözümüdür.
