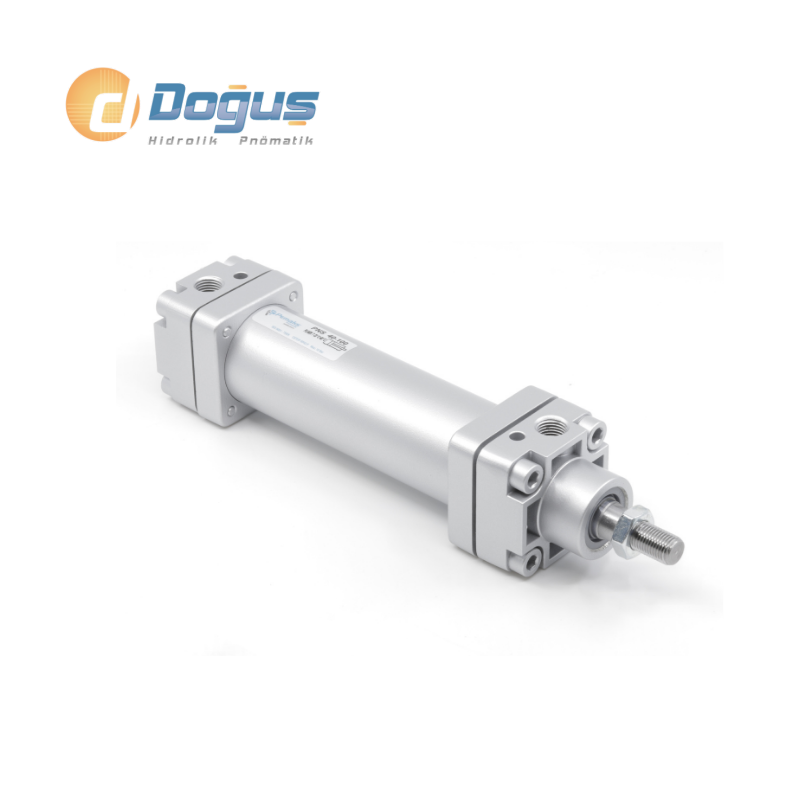

PNS Ø100 Serisi - Çift Etkili Yastıklamalı Pnömatik Silindir
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış hava |
| Çalışma Sıcaklık Derecesi : | NBR+Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| Silindir Ø mm | A | B | B1 | D Ø | D1 | D2 Ø | D3 Ø | D4 | D5 | D6 Ø | D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 20 | 32.5 | 12 | M10x1.25 | 36 | 30 | 58 | 45 | 46 | M5 | 114 | 94 | 16 | 4 | 40 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 39.6 | 16 | M12x1.25 | 45 | 35 | 71 | 54 | 56 | M5 | 130.5 | 105 | 20 | 4 | 38 | 135 | 165 | 13 | G1/4'' |
| 50 | 44 | 32 | 48 | 20 | M16x1.5 | 55 | 40 | 85 | 65 | 68 | M6 | 136 | 106 | 25 | 4 | 40 | 143 | 180 | 17 | G1/4'' |
| 63 | 44 | 32 | 59.4 | 20 | M16x1.5 | 68 | 42 | 105 | 80 | 84 | M6 | 149 | 115 | 28 | 4 | 46 | 155 | 195 | 17 | G3/8'' |
| 80 | 54 | 40 | 70.7 | 25 | M20x1.5 | 86 | 48 | 125 | 96 | 100 | M8 | 164 | 124 | 34 | 4 | 50 | 172 | 220 | 22 | G3/8'' |
| 100 | 53 | 40 | 93.4 | 25 | M20x1.5 | 107 | 52 | 166 | 126 | 132 | M8 | 181 | 134 | 40 | 4 | 56 | 187 | 240 | 22 | G1/2'' |
PNS Ø100 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir, orta büyüklükteki sistemlerde güçlü ve kontrollü hareket ihtiyacını karşılamak üzere tasarlanmış yüksek performanslı bir pnömatik silindir çözümüdür. 100 mm piston çapına sahip bu model, çift etkili yapısıyla ileri ve geri yönde dengeli kuvvet üretir. Bu sayede endüstriyel otomasyon hatlarında yüksek hassasiyet ve sürekli çalışma avantajı sağlar.
Bu pnömatik silindir, yastıklamalı uç yapısıyla pistonun hareket sonunda oluşturabileceği darbeleri etkin biçimde sönümler. Böylece sistemdeki diğer ekipmanlar korunur, titreşim ve ses seviyesi azalır, çalışma konforu artar. Ayarlanabilir yastıklama mekanizması sayesinde uygulamaya özel ayarlamalar kolaylıkla yapılabilir.
PNS Ø100 Serisi pnömatik silindir; otomasyon sistemleri, pres makineleri, taşıma hatları, üretim ekipmanları ve robotik uygulamalarda yaygın olarak tercih edilir. Dayanıklı gövdesi ve kaliteli conta yapısı sayesinde hem iç hem dış ortamlarda uzun süreli güvenli çalışma imkânı sunar. Enerji verimliliği sağlayan düşük hava tüketimi, onu ekonomik açıdan da avantajlı kılar.
Pnömatik silindir ihtiyacı olan profesyonel kullanıcılar için bu model, yüksek kuvvet, düşük bakım ihtiyacı ve montaj kolaylığı gibi avantajları bir arada sunar. Standart bağlantı ölçüleri sayesinde sistemle uyumlu şekilde çalışır, kurulum sürecini hızlandırır.
PNS Ø100 Serisi pnömatik silindir, dayanıklılık ve hassasiyetin buluştuğu, orta ölçekli uygulamalar için güçlü bir endüstriyel aktüatördür.
