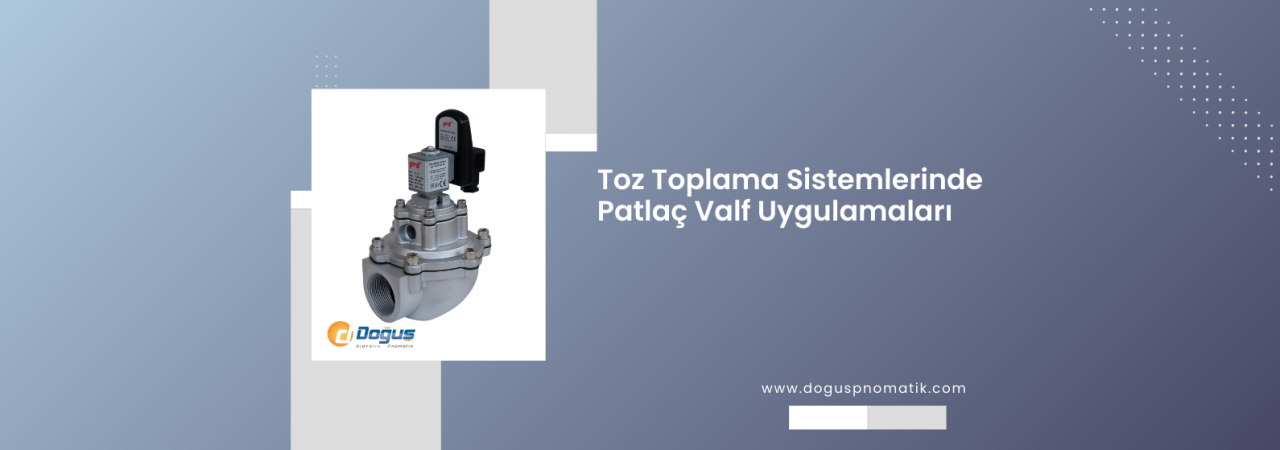

Patlaç Valf Nedir, Nasıl Çalışır ve Toz Toplama Sistemlerinde Ne İşe Yarar?
Patlaç Valf Nedir?
Patlaç valf, basınçlı havayı çok kısa süreli ve yüksek enerjili darbeler halinde boşaltan bir pnömatik valf türüdür. Endüstriyel toz toplama sistemlerinde, filtre yüzeyinde biriken partiküllerin temizlenmesi için kullanılır.
Bu valfler, özellikle torba (baghouse) ve kartuş filtre sistemlerinde, filtrelerin sürekli olarak manuel müdahale olmadan temiz kalmasını sağlar.
“Patlaç” ifadesi, valfin çalışırken oluşturduğu ani ve güçlü hava darbesini tanımlar. Bu darbe, filtre yüzeyine ters yönde etki ederek biriken tozun sistemden ayrılmasını sağlar.
Patlaç valfler, endüstriyel hava kontrolünde kullanılan özel amaçlı valflerdir. Bu yapıyı daha iyi anlamak için pnömatik valfler rehberimize göz atabilirsiniz.
Patlaç Valf Ne İşe Yarar?
Toz toplama sistemlerinde filtreler zamanla toz yükü ile kaplanır. Bu durum:
- Hava akışını düşürür
- Sistem basıncını artırır
- Enerji tüketimini yükseltir
- Filtre ömrünü kısaltır
Patlaç valfler, belirli aralıklarla filtreye ters yönde basınçlı hava darbesi göndererek bu birikimi temizler.
Bu sayede:
- Filtre yüzeyi sürekli açık kalır
- Sistem stabil basınçta çalışır
- Filtre değişim sıklığı azalır
- Üretim hattı duruşları minimize edilir
Bu işlem, endüstride “pulse cleaning” veya “jet pulse filtre temizleme” olarak adlandırılır.
Patlaç Valf Nasıl Çalışır? (Çalışma Prensibi)
Patlaç valflerin çalışma prensibi, kısa süreli fakat yüksek etkili hava boşaltımı üzerine kuruludur.
Tipik bir çalışma döngüsü şu şekildedir:
- Kompresörden gelen basınçlı hava, hava tankında genellikle 4–6 bar aralığında depolanır
- Sistem, zaman rölesi (timer) veya diferansiyel basınç sensörü ile kontrol edilir
- Elektrik sinyali ile valf üzerindeki solenoid aktif hale gelir
- Pilot kanal açılır ve diyafram ani şekilde hareket eder
- Depolanan hava, çok kısa sürede (yaklaşık 0.1–0.3 saniye) filtreye yönlendirilir
- Oluşan hava darbesi filtre üzerindeki tozu ayırarak aşağı hazneye düşürür
- Valf kapanır ve sistem bir sonraki döngüye hazırlanır
Bu mekanizma sayesinde, çok kısa sürede yüksek hacimli hava transferi sağlanır. Bu da klasik valflerden farklı olarak “ani darbe etkisi” oluşturur.
Patlaç Valfin Temel Bileşenleri
Bir patlaç valfin performansı, iç yapısındaki bileşenlerin doğru çalışmasına bağlıdır:
- Diyafram: Hava darbesinin oluşmasını sağlayan ana hareketli parçadır
- Solenoid bobin: Elektrik sinyali ile valfi tetikler
- Pilot mekanizma: Diyaframın açılmasını kontrol eder
- Valf gövdesi: Hava akışının yönünü ve debisini belirler
- Bağlantı yapısı: Tank ve hat bağlantısına uygunluk sağlar
Bu bileşenlerin uyumu, darbenin şiddetini ve sistem verimliliğini doğrudan etkiler.
Toz Toplama Sistemlerinde Patlaç Valf Kullanımı
Patlaç valfler, toz toplama sisteminin “aktif temizlik mekanizmasıdır”.
Özellikle şu sistemlerde kullanılır:
- Torba filtre (baghouse) sistemleri
- Kartuş filtre sistemleri
- Silo üstü filtre sistemleri
- Merkezi toz emiş sistemleri
- Metal işleme, çimento, gıda ve kimya tesisleri
Bu sistemlerde patlaç valfler, filtrelerin belirli aralıklarla temizlenmesini sağlayarak sürekli çalışma koşulunu korur.
Filtre yüzeyine uygulanan hava darbesi:
- Toz tabakasını gevşetir
- Partiküllerin aşağı düşmesini sağlar
- Filtrenin yeniden hava geçirebilir hale gelmesini sağlar
Patlaç Valf Türleri ve Yapısal Farklar
Uygulamaya göre farklı patlaç valf tasarımları tercih edilir:
Diyaframlı Patlaç Valfler
Endüstride en yaygın kullanılan tiptir.
Yüksek debili ve kontrollü hava darbesi üretir.
Torba ve kartuş filtre sistemlerinde standart çözümdür.
Doğrudan Tahrikli Valfler
Daha küçük sistemlerde kullanılır.
Diyafram yerine doğrudan elektromanyetik kontrol bulunur.
Kompakt yapılı uygulamalara uygundur.
Açılı Gövdeli (Angle Body) Valfler
Tank bağlantılarında kullanılır.
Hava akışını daha verimli yönlendirir.
Büyük yüzeyli filtre sistemlerinde daha etkili temizlik sağlar.
Patlaç Valf Seçerken Nelere Dikkat Edilmelidir?
Doğru valf seçimi, sistem performansını doğrudan etkiler. Aşağıdaki kriterler mutlaka değerlendirilmelidir:
- Filtre tipi: Torba mı kartuş mu?
- Sistem basıncı: Genellikle 4–6 bar aralığında çalışır
- Gerekli hava debisi: Filtre yüzey alanına bağlıdır
- Bağlantı çapı: Hat ve tank uyumluluğu
- Darbe süresi ve frekansı: Temizlik verimini belirler
- Ortam koşulları: Sıcaklık, nem ve kimyasal etki
- Gövde ve diyafram malzemesi: Dayanım açısından kritik
Yanlış seçilen bir valf:
- Yetersiz temizlik
- Yüksek basınç kaybı
- Diyafram arızaları
- Artan bakım maliyeti
gibi sorunlara yol açabilir.
Patlaç Valflerde Bakım ve Yaygın Arızalar
Patlaç valfler yüksek frekansta çalıştığı için periyodik kontrol gerektirir.
Dikkat edilmesi gereken başlıca noktalar:
- Diyaframın yırtılma veya sertleşme durumu
- Solenoid bobinin açma-kapama performansı
- Hava hattında nem ve partikül kontrolü
- Zamanlayıcı ayarlarının doğruluğu
- Hava tankında yoğuşma oluşumu
Özellikle hava kalitesi düşükse, valf ömrü ciddi şekilde kısalabilir.
Patlaç Valflerin Pnömatik Valfler İçindeki Yeri
Patlaç valfler, klasik açma-kapama valflerinden farklı olarak:
- Çok hızlı tepki süresine sahiptir
- Yüksek debili ani boşaltım yapar
- Sürekli akış kontrolü değil, darbe üretimi sağlar
Bu nedenle, Pnömatik Valfler içinde özel bir uygulama valfi olarak değerlendirilir.
Sonuç
Patlaç valfler, toz toplama sistemlerinin verimli çalışmasını sağlayan kritik bileşenlerden biridir. Filtrelerin otomatik olarak temizlenmesini sağlayarak:
- Sistem performansını korur
- Filtre ömrünü uzatır
- Bakım ihtiyacını azaltır
Ancak bu performansın sürdürülebilmesi için doğru valf seçimi ve düzenli bakım şarttır.
Doğru uygulamada kullanılan bir patlaç valf, sistemin sürekli ve dengeli çalışmasını destekler.
